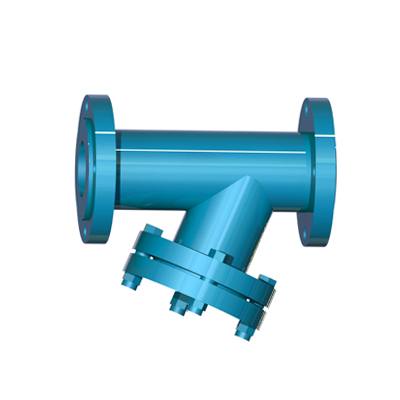

聯系郵箱：Y型過濾器
- 公稱壓力：1.6MPa（其他規格可特制）
- 工作溫度：≤225℃
- 濾網規格：10～120目/英寸可選，默認規格為20目
產品概述
該產品可有效去除管路流體中的機械雜質，用于過濾對不銹鋼或鑄鐵無腐蝕作用的流動液體。

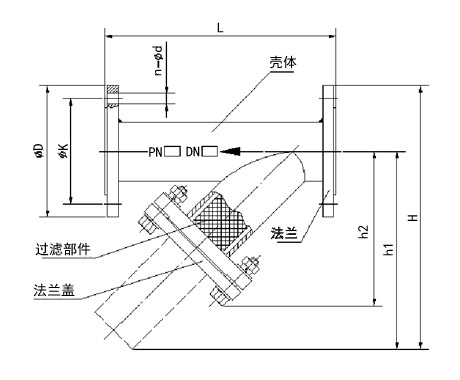

Y型過濾器技術數據
| 型號 | 公稱 | L | h2 | h1 | H | 連接法蘭尺寸 | 額定流量 | 重量 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DNmm | mm | mm | mm | mm | D | K | n | d | m³/h | kg | |
| CTF-Y50 | 50 | 290 | 210 | 310 | 393 | 165 | 125 | 4 | 18 | 20 | 12 |
| CTF-Y65 | 65 | 320 | 230 | 310 | 403 | 165 | 145 | 4 | 18 | 25 | 16 |
| CTF-Y80 | 80 | 350 | 240 | 310 | 410 | 200 | 160 | 8 | 18 | 35 | 20 |
| CTF-Y100 | 100 | 400 | 280 | 390 | 500 | 220 | 180 | 8 | 18 | 54 | 27 |
| CTF-Y120 | 125 | 460 | 320 | 460 | 585 | 250 | 210 | 8 | 18 | 70 | 40 |
| CTF-Y150 | 150 | 520 | 360 | 552 | 695 | 285 | 240 | 8 | 22 | 100 | 57 |
| CTF-Y200 | 200 | 630 | 440 | 650 | 820 | 340 | 285 | 12 | 22 | 130 | 98 |
| CTF-Y250 | 250 | 750 | 520 | 762 | 965 | 405 | 355 | 12 | 26 | 200 | 138 |
| CTF-Y300 | 300 | 860 | 600 | 860 | 1090 | 460 | 410 | 12 | 26 | 300 | 193 |
| CTF-Y350 | 350 | 950 | 670 | 950 | 1210 | 520 | 460 | 16 | 26 | 400 | 261 |
| CTF-Y400 | 400 | 1060 | 740 | 1040 | 1330 | 580 | 525 | 16 | 30 | 500 | 350 |
| CTF-Y450 | 450 | 1170 | 810 | 1160 | 1480 | 640 | 580 | 20 | 30 | 600 | 467 |
| CTF-Y500 | 500 | 1290 | 900 | 1302 | 1660 | 715 | 650 | 20 | 33 | 800 | 605 |
| CTF-Y600 | 600 | 1500 | 1060 | 1500 | 1920 | 840 | 770 | 20 | 36 | 1200 | 959 |
